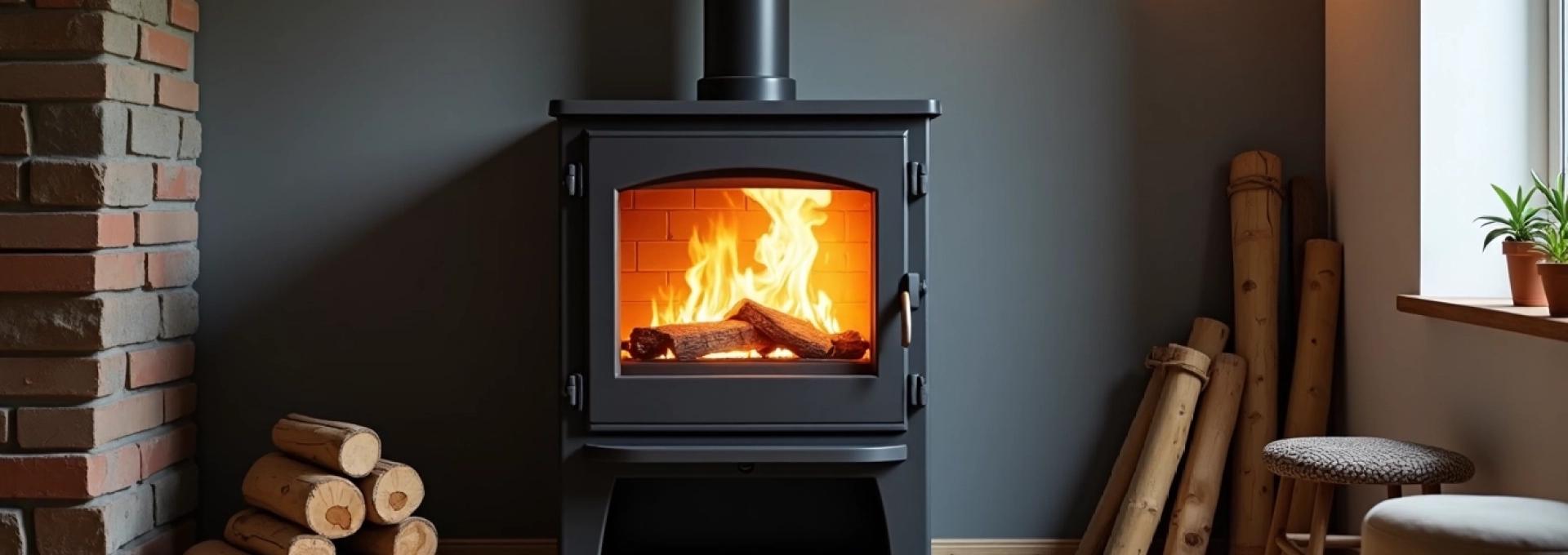

Le poêle à bois bouilleur représente une solution innovante pour combiner chauffage et production d'eau chaude sanitaire. Ce dispositif ingénieux allie l'efficacité énergétique d'un poêle à bois traditionnel à la fonctionnalité d'une chaudière, offrant ainsi une alternative écologique et économique pour le confort thermique de votre habitation. La fabrication d'un tel appareil, bien que complexe, peut être envisagée par des bricoleurs avertis ou des professionnels désireux d'explorer cette technologie. Plongeons dans les détails de cette réalisation technique qui promet de révolutionner votre approche du chauffage domestique.
Principes de conception d'un poêle à bois bouilleur
La conception d'un poêle à bois bouilleur repose sur des principes fondamentaux qui allient combustion efficace et transfert thermique optimal. L'objectif principal est de maximiser la récupération de chaleur produite par la combustion du bois pour chauffer à la fois l'air ambiant et l'eau circulant dans un circuit fermé. Cette double fonction nécessite une architecture interne soigneusement étudiée.
Au cœur du dispositif se trouve la chambre de combustion, où le bois brûle à haute température. Cette chambre est entourée d'une enveloppe d'eau, formant un échangeur thermique qui capte la chaleur pour la transmettre au fluide caloporteur. La conception doit garantir une combustion complète pour minimiser les émissions polluantes tout en assurant un rendement thermique élevé.
L'un des défis majeurs réside dans l'équilibrage entre la puissance dédiée au chauffage de l'air et celle allouée au circuit d'eau. Un poêle bouilleur bien conçu doit pouvoir moduler cette répartition en fonction des besoins, assurant ainsi un confort optimal quelle que soit la saison. Cette flexibilité est essentielle pour s'adapter aux variations de demande en chauffage et en eau chaude sanitaire .
La clé d'un poêle à bois bouilleur performant réside dans sa capacité à maintenir une combustion propre et efficace tout en transférant efficacement la chaleur à l'eau et à l'air environnant.
La circulation de l'air dans le poêle est également un aspect crucial. Un système d'arrivée d'air primaire et secondaire doit être prévu pour alimenter la combustion et créer une post-combustion des gaz, augmentant ainsi le rendement et réduisant les émissions. L'intégration d'un régulateur de tirage automatique permet d'optimiser ce processus en ajustant l'apport d'air en fonction de la température de combustion.
Matériaux et composants essentiels
La sélection des matériaux pour la fabrication d'un poêle à bois bouilleur est primordiale pour garantir sa durabilité, son efficacité et sa sécurité. Chaque composant joue un rôle spécifique et doit répondre à des exigences strictes en termes de résistance à la chaleur, de conductivité thermique et de résistance à la corrosion.
Acier réfractaire pour la chambre de combustion
La chambre de combustion constitue le cœur du poêle bouilleur. Elle doit être construite en acier réfractaire capable de résister à des températures extrêmes, souvent supérieures à 1000°C. L'acier au carbone à haute teneur en chrome est fréquemment utilisé pour sa résistance exceptionnelle à la chaleur et à l'oxydation. L'épaisseur de l'acier doit être soigneusement calculée pour assurer une longévité optimale sans compromettre le transfert thermique .
Échangeur thermique en cuivre ou inox
L'échangeur thermique est l'élément clé qui transfère la chaleur de la combustion à l'eau du circuit. Le cuivre et l'acier inoxydable sont les matériaux de prédilection pour cette fonction. Le cuivre offre une excellente conductivité thermique, tandis que l'inox présente une meilleure résistance à la corrosion. Le choix entre ces deux matériaux dépendra des caractéristiques de l'eau utilisée et des préférences en termes de maintenance.
La conception de l'échangeur doit maximiser la surface de contact entre les gaz chauds et l'eau, tout en minimisant les pertes de charge. Des tubes en spirale ou des plaques à ailettes sont couramment employés pour augmenter la surface d'échange sans compromettre le flux d'eau.
Soupape de sécurité et vase d'expansion
La sécurité est primordiale dans la conception d'un poêle bouilleur. Une soupape de sécurité calibrée est indispensable pour prévenir tout risque de surpression dans le circuit d'eau. Elle doit être dimensionnée en fonction du volume d'eau et de la puissance maximale du poêle. Le choix d'une soupape de qualité est crucial pour garantir une intervention fiable en cas de besoin .
Le vase d'expansion, quant à lui, absorbe la dilatation de l'eau chauffée, maintenant une pression stable dans le circuit. Il peut être ouvert ou fermé, selon la configuration du système. Un vase d'expansion fermé à membrane offre généralement une meilleure protection contre la corrosion et les pertes par évaporation.
Régulateur de tirage automatique
Le régulateur de tirage automatique est un composant essentiel pour optimiser la combustion et le rendement du poêle. Il ajuste l'admission d'air en fonction de la température, assurant une combustion stable et efficace. Ce dispositif permet de maintenir une température constante dans la chambre de combustion, réduisant ainsi la consommation de bois et les émissions polluantes.
Le choix du régulateur doit être basé sur sa plage de réglage, sa sensibilité et sa compatibilité avec les dimensions du poêle. Un régulateur bimétallique offre une fiabilité éprouvée, bien que des modèles électroniques plus sophistiqués soient également disponibles pour un contrôle encore plus précis.
L'intégration harmonieuse de ces composants est essentielle pour créer un poêle à bois bouilleur performant et sécurisé, capable de répondre efficacement aux besoins en chauffage et en eau chaude sanitaire.
Étapes de fabrication détaillées
La fabrication d'un poêle à bois bouilleur est un processus complexe qui requiert une planification minutieuse et une exécution précise. Chaque étape contribue à la performance globale et à la sécurité du dispositif final. Voici un aperçu détaillé des principales phases de construction.
Dimensionnement selon la norme EN 13240
Avant toute chose, il est crucial de dimensionner correctement le poêle selon les normes en vigueur, notamment la EN 13240 pour les appareils de chauffage domestiques à combustible solide. Cette étape implique le calcul précis des besoins en chauffage de l'espace à chauffer, ainsi que la détermination de la puissance nécessaire pour la production d'eau chaude sanitaire.
Le dimensionnement doit prendre en compte plusieurs facteurs :
- La surface et le volume de l'espace à chauffer
- L'isolation thermique du bâtiment
- Les besoins en eau chaude sanitaire
- Le climat local et les températures moyennes en hiver
- Le type de bois utilisé et son pouvoir calorifique
Un dimensionnement précis est la clé d'un fonctionnement optimal et d'une consommation de bois maîtrisée . Il permet d'éviter les problèmes de surchauffe ou de sous-performance qui pourraient compromettre l'efficacité et la durabilité du poêle.
Découpe et soudure de la structure principale
La construction de la structure principale du poêle nécessite des compétences avancées en métallurgie. Les plaques d'acier réfractaire sont découpées selon les plans établis lors de la phase de dimensionnement. La précision est cruciale pour assurer l'étanchéité et la résistance de l'ensemble.
La soudure des différentes parties requiert une attention particulière. Les techniques de soudage TIG (Tungsten Inert Gas) ou MIG (Metal Inert Gas) sont généralement préférées pour leur qualité et leur résistance aux hautes températures. Chaque soudure doit être parfaitement étanche pour éviter toute fuite de gaz ou d'eau.
Les zones critiques, telles que les jonctions entre la chambre de combustion et l'enveloppe d'eau, nécessitent une expertise particulière. Des renforts peuvent être ajoutés aux points de stress thermique pour prolonger la durée de vie du poêle.
Installation du circuit hydraulique interne
L'installation du circuit hydraulique interne est une étape délicate qui demande une grande précision. L'échangeur thermique, qu'il soit en cuivre ou en acier inoxydable, doit être positionné de manière à maximiser le transfert de chaleur sans entraver le flux des gaz de combustion.
Le circuit doit être conçu pour permettre une circulation efficace de l'eau, évitant les zones de stagnation qui pourraient entraîner des points chauds ou froids. L'intégration de chicanes ou de déflecteurs peut améliorer le rendement en augmentant le temps de contact entre les gaz chauds et la surface d'échange.
Les raccords entre l'échangeur et le reste du circuit doivent être parfaitement étanches et résistants à la corrosion. L'utilisation de joints haute température et de raccords en acier inoxydable est recommandée pour garantir la longévité de l'installation.
Montage du système d'alimentation en air
Le système d'alimentation en air joue un rôle crucial dans l'efficacité de la combustion. Il comprend généralement une entrée d'air primaire pour alimenter la base du feu et une entrée d'air secondaire pour la post-combustion des gaz.
L'air primaire est introduit sous la grille de combustion par des orifices calibrés. Le débit d'air doit être ajustable pour contrôler l'intensité du feu. L'air secondaire, quant à lui, est injecté au-dessus du foyer pour brûler les gaz imbrûlés, augmentant ainsi le rendement et réduisant les émissions.
L'intégration d'un système de préchauffage de l'air peut améliorer significativement l'efficacité de la combustion . Cela peut être réalisé en faisant circuler l'air d'admission autour de la chambre de combustion avant son introduction dans le foyer.
Pose du revêtement isolant réfractaire
La dernière étape majeure de la construction consiste à poser le revêtement isolant réfractaire à l'intérieur de la chambre de combustion. Ce revêtement joue plusieurs rôles essentiels :
- Protection de la structure métallique contre les températures extrêmes
- Amélioration de l'efficacité de la combustion en maintenant une température élevée dans le foyer
- Réduction des pertes thermiques à travers les parois du poêle
- Prolongation de la durée de vie de l'appareil
Les matériaux réfractaires couramment utilisés incluent la vermiculite, la céramique réfractaire ou des briques réfractaires spéciales. Le choix du matériau dépend des températures maximales attendues et des contraintes mécaniques subies par le revêtement.
La pose doit être effectuée avec soin, en s'assurant que les joints entre les éléments réfractaires sont minimaux pour éviter les points faibles. Une attention particulière doit être portée aux zones de dilatation thermique pour prévenir les fissures lors des cycles de chauffe et de refroidissement.
Intégration au système de chauffage central
L'intégration d'un poêle à bois bouilleur au système de chauffage central existant représente une étape cruciale pour optimiser son efficacité et maximiser les économies d'énergie. Cette opération nécessite une planification minutieuse et une compréhension approfondie des systèmes de chauffage hydrauliques.
La première considération concerne le raccordement du poêle au réseau de distribution d'eau chaude. Il est essentiel d'installer des vannes d'isolement pour permettre la maintenance du poêle sans perturber le reste du système. Un circulateur dédié est généralement nécessaire pour assurer une circulation efficace entre le poêle et le ballon tampon ou le circuit de chauffage.
L'installation d'un ballon tampon est fortement recommandée pour optimiser le fonctionnement du poêle bouilleur . Ce ballon agit comme un accumulateur de chaleur, permettant de stocker l'énergie produite par le poêle lors des pics de puissance et de la redistribuer progressivement selon les besoins. Cette configuration améliore le confort en lissant les variations de température et prolonge la durée de vie du poêle en réduisant les cycles courts.
Le dimensionnement du ballon tampon doit être calculé en fonction de la puissance du poêle et des besoins en chauffage de l'habitation. Un volume trop faible ne permettra pas de stocker suffisamment d'énergie, tandis qu'un volume excessif entraînera des pertes thermiques inutiles.
L'intégration doit également prendre en compte la production d'eau chaude sanitaire. Deux options principales s'offrent alors :
- L'utilisation d'un ballon tampon avec un échangeur intégré pour l'eau chaude sanitaire
- L'installation d'un préparateur d'eau chaude sanitaire séparé, alimenté par le ballon tampon
Le choix entre ces deux options dépendra des besoins spécifiques en eau chaude et de l'espace disponible pour l'installation.
Une intégration réussie du poêle à bois bouilleur au système de chauffage central permet non seulement de réaliser des économies substantielles sur les factures
d'énergie, mais aussi d'améliorer le confort thermique global de l'habitation.
Optimisation du rendement thermique
L'optimisation du rendement thermique d'un poêle à bois bouilleur est essentielle pour maximiser son efficacité énergétique et réduire la consommation de bois. Plusieurs techniques peuvent être mises en œuvre pour atteindre cet objectif.
Technique de combustion secondaire
La combustion secondaire est une méthode avancée qui permet d'augmenter significativement le rendement du poêle tout en réduisant les émissions polluantes. Cette technique consiste à réinjecter de l'air préchauffé dans la partie supérieure de la chambre de combustion, où les gaz imbrûlés s'accumulent.
L'air secondaire, introduit à haute température, provoque une seconde combustion des gaz, augmentant ainsi la chaleur produite et réduisant les particules fines rejetées dans l'atmosphère. Pour être efficace, la combustion secondaire nécessite une température élevée dans la chambre de combustion, généralement supérieure à 600°C.
L'intégration de déflecteurs ou de chicanes dans la partie supérieure du foyer peut améliorer ce processus en augmentant le temps de séjour des gaz chauds et en favorisant leur mélange avec l'air secondaire. Cette optimisation peut augmenter le rendement global du poêle de 10 à 15%.
Dimensionnement du ballon tampon
Le ballon tampon joue un rôle crucial dans l'optimisation du rendement d'un poêle à bois bouilleur. Son dimensionnement correct permet de stocker efficacement la chaleur produite et de la restituer progressivement, assurant ainsi un fonctionnement optimal du système.
Un ballon tampon bien dimensionné offre plusieurs avantages :
- Il permet au poêle de fonctionner à pleine puissance, améliorant ainsi la combustion et réduisant les émissions
- Il lisse les pics de production de chaleur, évitant les surchauffes dans l'habitation
- Il augmente l'autonomie du système, réduisant la fréquence des chargements en bois
Le volume du ballon tampon doit être calculé en fonction de la puissance du poêle et des besoins en chauffage de l'habitation. Une règle empirique recommande un volume de 50 à 70 litres par kW de puissance du poêle. Ainsi, pour un poêle de 20 kW, un ballon tampon de 1000 à 1400 litres serait approprié.
Calibrage de la pompe de circulation
Le calibrage correct de la pompe de circulation est essentiel pour optimiser les échanges thermiques entre le poêle bouilleur et le circuit de chauffage. Une pompe mal dimensionnée peut entraîner une circulation insuffisante ou excessive, réduisant l'efficacité globale du système.
Pour déterminer le débit optimal de la pompe, il faut considérer :
- La puissance du poêle bouilleur
- Le volume du ballon tampon
- La configuration du réseau de chauffage (longueur des tuyaux, nombre de radiateurs)
Un débit trop faible peut provoquer une surchauffe du poêle, tandis qu'un débit trop élevé peut réduire l'efficacité du transfert thermique. Le réglage fin de la pompe, souvent négligé, peut améliorer le rendement du système de 5 à 10%.
L'utilisation de pompes à vitesse variable, pilotées par des régulateurs électroniques, permet une adaptation dynamique du débit en fonction des besoins réels, optimisant ainsi en permanence le fonctionnement du système.
Conformité aux normes et réglementation
La fabrication et l'installation d'un poêle à bois bouilleur doivent impérativement respecter les normes et réglementations en vigueur. Ces exigences visent à garantir la sécurité des utilisateurs, l'efficacité énergétique et la protection de l'environnement.
En France, les principales normes à respecter sont :
- NF EN 13240 : Norme européenne pour les poêles à combustible solide
- NF DTU 24.1 : Document technique unifié pour les travaux de fumisterie
- Réglementation thermique RT 2012 (ou RE 2020 pour les constructions neuves)
Le respect de ces normes implique plusieurs aspects :
- Performance énergétique : Le poêle doit atteindre un rendement minimal, généralement supérieur à 70% pour les modèles les plus récents.
- Émissions polluantes : Les rejets de particules fines et de monoxyde de carbone doivent être inférieurs aux seuils définis par la réglementation.
- Sécurité : L'installation doit comporter tous les éléments de sécurité requis, tels que les soupapes de surpression et les dispositifs anti-retour de flamme.
- Installation : Le conduit de fumée et le raccordement au système de chauffage doivent respecter les normes en vigueur.
Il est crucial de noter que la fabrication artisanale d'un poêle à bois bouilleur, bien que techniquement possible, peut se heurter à des obstacles réglementaires. En effet, pour être commercialisé ou installé dans une habitation, un appareil de chauffage doit généralement être certifié par un organisme agréé, ce qui implique des tests et des procédures coûteuses.
Pour les auto-constructeurs, il est recommandé de se rapprocher des autorités compétentes (mairie, SPANC) pour connaître les démarches légales à entreprendre avant l'installation. Dans certains cas, une dérogation peut être obtenue pour une utilisation personnelle, sous réserve du respect strict des normes de sécurité.
La conformité aux normes n'est pas seulement une obligation légale, c'est aussi la garantie d'un appareil sûr, efficace et respectueux de l'environnement.
En conclusion, la fabrication d'un poêle à bois bouilleur est un projet ambitieux qui requiert des compétences techniques variées et une connaissance approfondie des normes en vigueur. Bien que complexe, cette réalisation permet d'obtenir un système de chauffage performant, écologique et économique, capable de répondre efficacement aux besoins en chaleur et en eau chaude d'une habitation. L'optimisation du rendement thermique et le respect scrupuleux des réglementations sont les clés d'une installation réussie, offrant confort et tranquillité d'esprit à ses utilisateurs.
